систем управления электроприводами и систем автоматического управления.
Данный стенд является модификацией стенда "Электропривод (НТЦ-24.000)". Помимо всех возможностей стенда "Электропривод", в этом стенде добавлена лабораторная работа по исследованию сервопривода на базе двигателя постоянного тока.
Стенд позволяет проводить следующие лабораторные работы:
Определение момента инерции и махового момента электропривода методом свободного выбега.
Исследование скоростных и механических характеристик электродвигателя постоянного тока независимого возбуждения.
Исследование регулировочных свойств электродвигателя постоянного тока независимого возбуждения в системе "генератор-двигатель".
Исследование нагрузочных диаграмм электродвигателя.
Исследование схемы управления электродвигателем постоянного тока.
Исследование реверсивной схемы управления трехфазным асинхронным электродвигателем с торможением противовключением.
Исследование механических характеристик асинхронного электродвигателя с фазным ротором.
Исследование схемы управления трехфазным асинхронным электродвигателем с фазным ротором.
Исследование широтно-импульсного преобразователя на IGBT-модулях.
Исследование одноконтурной системы стабилизации скорости.
Исследование одноконтурной системы стабилизации тока.
Исследование системы подчиненного регулирования.
Исследование сервопривода.
Техническое описание стенда

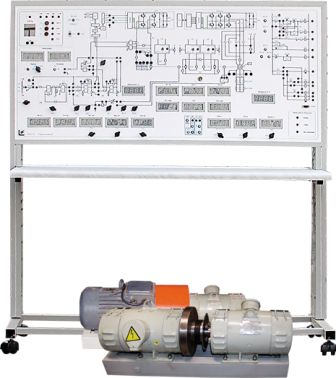

Конструктивно оборудование состоит из четырех частей:
корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
дополнительного силового модуля;
двух машинных агрегатов работающих в системе генератор-двигатель. В состав первого машинного агрегата входит два электродвигателя постоянного тока серии 2ПН90LУХЛ4 (РНОМ=0,55кВт, nНОМ=1500об/мин, nМАКС=4500об/мин, UПИТ=220В) В состав второго машинного агрегата входит один электродвигатель постоянного тока серии 2ПН90LУХЛ4 и один асинхронный электродвигатель с фазным ротором серии ДМТF 0,11-6У1-IP44 (РНОМ=1,4кВт, nНОМ=880об/мин, UСТАТОРА Y/
