Лабораторный стенд Исследование тепловых процессов нагрева материалов (НТЦ-54.000)Учебный лабораторный стенд Исследование тепловых процессов нагрева материалов (НТЦ-54.000) предназначен для проведения лабораторных работ по курсу «Теория нагрева и теплопередачи» в средних специальных и высших учебных заведениях.
Стенд позволяет проводить следующие лабораторные работы:
Исследование характеристики термо-ЭДС термопары.
Исследование энергетических характеристик незагруженной печи.
Исследование энергетических характеристик загруженной печи.
Исследование свойств различных материалов.
Определение температуры размягчения различных материалов.
Конструктивный состав оборудования:

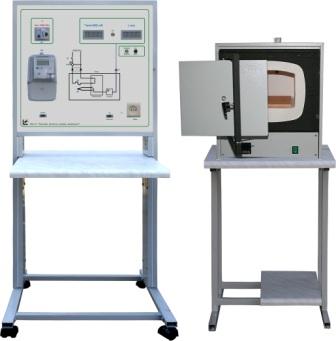

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола.
На отдельном передвижном приставном столике установлена высокотемпературная электропечь со встроенным терморегулятором.
В корпусе стенда размещены:
понижающий трансформатор питания;
блок питания +12 В 0,5 А, +5 В 0,5 А;
плата цифрового записывающего милливольтметра-секундомера;
На лицевой панели изображена электрическая схема лабраторной установки.
На панели установлены:
блок автоматических выключателей;
однофазный счетчик электроэнергии;
индикаторы и органы управления запоминающего милливольтметра-секундомера;
разъем интерфейса RS-485 от счетчика электроэнергии и запоминающего милливольтметра-секундомера;
разъем сигнального кабеля от печи;
розетка подключения силового питания печи.
Измерения фиксируются по показаниям цифровых индикаторов милливольтметра-секундомера, собственных индикаторов счетчика электроэнергии и терморегулятора.
К лабораторному стенду прилагается программное и методическое обеспечение:
программное обеспечение цифровых измерительных приборов;
программное обеспечение счетчика электроэнергии;
комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики оборудования:
Технические характеристики стенда: Питание
1~220 В, 50Гц
Потребляемая мощность, кВт не более
1,2
Габаритные размеры системы управления:
Ширина, мм
650
Высота, мм
1460
Глубина, мм
600
Габаритные размеры силового агрегата:
Ширина, мм
450
Высота, мм
1300
Глубина, мм
600
Вес оборудования, кг., не более
70
Технические требования ПК:Операционная система:
Microsoft Windows XP
Коммуникационные порты:
RS-485
Процессор:
Intel Atom 1600 MHz или выше
Оперативная память:
512 MB и выше
Жесткий диск:
200 MB и выше
Видеоподсистема:
Intel GMA 950 1024x800 16Бит или внешняя
Устройства ввода информации:
Клавиатура, мышь
Устройства чтения сменных носителей:
CD-ROM
Комплектность оборудования "Исследование тепловых процессов нагрева материалов" модификации НТЦ-54.000:
лабораторный стенд "Исследование тепловых процессов нагрева материалов" НТЦ-54.000;
методические указания;
паспорт;
программное обеспечение.
Рекомендуемое дополнительное оборудование, не входящее в комлект поставки:
персональный компьютер;
конвертер USB-RS485.
